【產品介紹】
磁性熱縮套管是一種結合了熱縮材料技術與高性能導磁材料技術的新型套管產品?？稍陔姶怒h(huán)境下形成閉合磁路，具有降低環境電磁輻射和保護電子元器件及電路系統的功能。具有與普通熱縮套管相似的柔軟、耐腐蝕、絕緣等特點，可應用于電子元器件、通信電路、家用電器等需要降低電磁輻射及電磁干擾的領域。

【產品特點】
1. 可替代磁膠和屏蔽磁環，為功率電感外層提供屏蔽磁路；亦可用于非屏蔽電感的電磁
容性提升，CX10可提升電感量10%，CX30可提升電感量30%
  2.電磁兼容性(EMC)、抗電磁干擾性(EMI)優異
3.熱縮倍率：2:1
4.收縮溫度：84℃～120℃
5.使用溫度：-55℃～125℃
6.環保標準：RoHS
7.標準顏色：黑色

【技術指標】


性能	指標	測試方法/條件
拉伸強度	≥12MPa	GB/T1040
斷裂伸長率	≥400%	GB/T1040
熱老化后拉伸強度	≥7.3MPa	158℃×168h
熱老化后斷裂伸長率	≥100%	158℃×168h
耐電壓	1500V,1min不擊穿	UL224
熱沖擊	不發粘，不龜裂	225℃×4h
抗冷彎曲	不龜裂	-30℃×1h
體積電阻率	≥1012Ω.cm	GB/T1040
銅安定性	通過	UL224
抗腐蝕性	通過	UL224

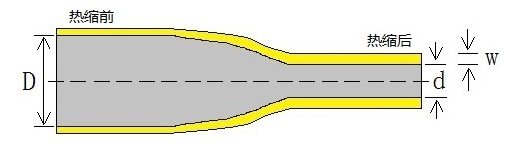

【結構示意圖】

【規格表】


規格	收縮前尺寸		全縮后尺寸		標準包裝
	內徑D	平均壁厚	內徑d	壁厚w	(米/盤)
Φ3.0	3.5±0.3	0.25±0.05	≤1.5	0.45±0.10	200
Φ4.0	4.5±0.3	0.25±0.05	≤2.0	0.45±0.10	100
Φ4.5	5.0±0.3	0.25±0.05	≤2.3	0.50±0.10	100
Φ5.0	5.5±0.4	0.28±0.06	≤2.5	0.56±0.10	100
Φ6.0	6.5±0.4	0.28±0.06	≤3.0	0.56±0.10	100
Φ7.0	7.5±0.4	0.28±0.06	≤3.5	0.60±0.10	100
Φ8.0	8.5±0.4	0.28±0.06	≤4.0	0.60±0.10	100
Φ9.0	9.5±0.4	0.30±0.08	≤4.5	0.60±0.10	100
Φ10.0	10.5±0.4	0.30±0.08	≤5.0	0.60±0.10	100
Φ11.0	11.5±0.4	0.30±0.08	≤5.5	0.60±0.10	100
Φ12.0	12.5±0.5	0.30±0.08	≤6.0	0.60±0.10	100
Φ13.0	13.5±0.5	0.35±0.10	≤6.5	0.65±0.10	100
Φ14.0	14.5±0.5	0.35±0.10	≤7.0	0.65±0.10	100
Φ15.0	15.5±0.5	0.35±0.10	≤7.5	0.65±0.10	100


 注：可按要求訂制特殊尺寸
